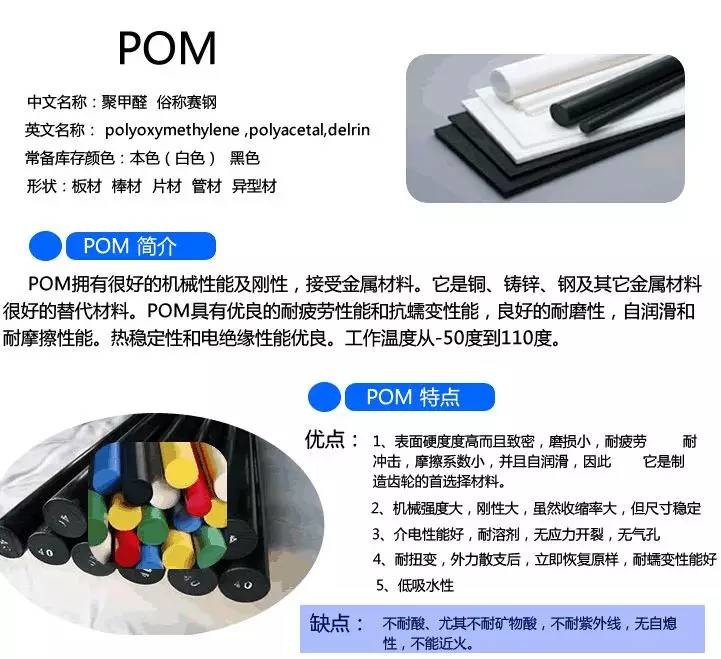

一、POM的特點(diǎn)

資料圖（來(lái)源于廣東誠(chéng)塑材料官網(wǎng)）

二、做好POM原料注塑要注意那幾點(diǎn)？

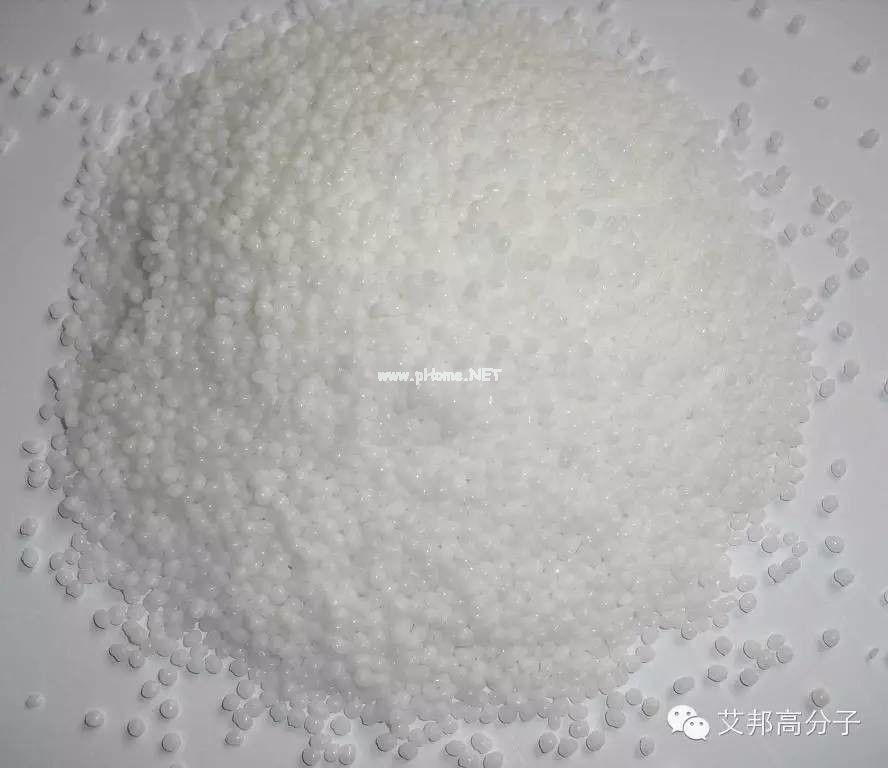

▲1、 塑膠原料處理

POM塑膠原料吸水性小，一般為0.2%-0.5%。在通常情況下，POM不需干燥就能加工，但對(duì)潮濕原料必須進(jìn)行干燥。干燥溫度80℃以上，時(shí)間2小時(shí)以上，具體應(yīng)按供應(yīng)商資料進(jìn)行。再生料使用比例一般不超過(guò)20-30%。但要視產(chǎn)品的種類和最終用途而定，有時(shí)可達(dá)100%。

▼2、 塑機(jī)的選用

POM塑膠原料料除了要求螺桿無(wú)滯料區(qū)外，對(duì)注塑機(jī)沒(méi)有特別要求，一般注塑即可。

▲3、 注塑模具及澆口設(shè)計(jì)

常見(jiàn)注塑模具溫度控制為80-90℃，流道直徑有3-6mm，澆口長(zhǎng)度為0.5mm，澆口大小要視膠壁厚度而定，圓形澆口直徑至少應(yīng)制品厚度的0.5-0.6倍。

長(zhǎng)方形澆口的寬度通常是厚度的2倍或以上，深度為壁厚的0.6倍，脫模斜度40′-130′之間。

排氣系統(tǒng)

POM-H 厚度0.01-0.02mm寬3mm

POM-K 厚度0.04mm 寬3mm

▼4、 熔膠溫度

可用空射法量度

POM-H 可設(shè)為215℃ （190℃-230℃）

POM-K 可設(shè)為205℃ （190℃-210℃）

▲5、 注射速度

常見(jiàn)為中速偏快，過(guò)慢易產(chǎn)生波紋，過(guò)快易產(chǎn)生射紋和剪切過(guò)熱。

▼6、 背壓

越低越好，一般不超過(guò)200bar

▲7、 滯留時(shí)間

如設(shè)備沒(méi)有熔膠滯留點(diǎn)

POM-H 可在215℃滯留35分鐘

POM-K 可在205℃滯留20分鐘不會(huì)有嚴(yán)重的分解

在注塑溫度下熔體不能在機(jī)筒內(nèi)滯留超過(guò)20分鐘。POM-K在240℃下可滯留7分鐘。

如果停機(jī)，機(jī)筒溫度可降到150℃，如要長(zhǎng)期停機(jī)就必須清理機(jī)筒子，關(guān)閉加熱器。

▼8、 停機(jī)

清理機(jī)筒必須用PE或PP，關(guān)閉電熱，把螺桿推在前位。料筒和螺桿必須保持清潔。

雜質(zhì)或污垢會(huì)改變POM的過(guò)熱穩(wěn)定性（尤其是POM-H）。所以當(dāng)用完含鹵聚合物或其他酸性聚合物后，

應(yīng)用PE清理干凈后才能打POM料，否則會(huì)發(fā)生爆炸。若作用不當(dāng)?shù)念伭?quot; target="_blank">顏料、潤(rùn)滑劑或

含GF尼龍的物料，會(huì)導(dǎo)致塑料降質(zhì)。

▲9、 后處理

對(duì)于非常溫使用的制件且質(zhì)量要求較高，須進(jìn)行熱處理。

退火處理效果，可將制品放入濃度為30%的鹽酸溶液中浸30分鐘檢查，然后用肉眼觀察判斷是否有殘余應(yīng)力的裂紋產(chǎn)生。
