????????1. 雙色模設(shè)計的基本原則：

????????硬膠做1次，軟膠做2次;

????????透明做1次，非透明做2次;

????????成型溫度高的塑料做1次，成型溫度低的做2次;

????????上述是做雙色模的基本原則，否則模具會白做;另外，封膠時盡量用靠破封膠，而不用插破封膠，哪怕是建議客戶修改產(chǎn)品也要盡量必為靠破封膠;

????????2. 模胚導(dǎo)柱導(dǎo)套必須上下左右對稱，前后模對稱。

????????3. 后模要旋轉(zhuǎn)180度，前模不動。

????????4. 產(chǎn)品間距必須以注塑機炮嘴的間距為準(zhǔn)，國外有的雙色注塑機的炮嘴間距是可調(diào)的，有的不可調(diào)，國內(nèi)的不可調(diào)。

????????5. 兩個獨立的頂出系統(tǒng)，頂棍也是兩個。后模兩個產(chǎn)品相同，頂針都相同，是旋轉(zhuǎn)關(guān)系，切不可做成平移關(guān)系。

????????6. 頂針板只能用彈簧復(fù)位，不可用螺絲強制復(fù)位，因為后模要旋轉(zhuǎn)。

????????7. 邊鎖必須在模具中心的四邊，且前后模對稱，否則當(dāng)后模旋轉(zhuǎn)180后與前模對不上。

????????8. 如果進膠點間距和注塑機炮嘴間距不同，頂棍孔要做成腰型的，因為注塑機頂棍間距不可調(diào)。注意國產(chǎn)雙色注塑機大部分注塑炮嘴不可調(diào)。

????????9. 注意客戶提供的注塑機平行炮嘴的方向，是X軸或是Y軸，以此來定產(chǎn)品排位的布局。

????????10. 運水進出水的方向必須在天地側(cè)，且每一個循環(huán)水的進出都必須在同一面上，不可進水在天，出水在地側(cè)，因為后模要旋轉(zhuǎn)180度，要注意模胚大小不可超過注塑機出水槽的高度，否則無法接運水。

????????11. 第一次注塑的產(chǎn)品要放在非操作側(cè)，因為第一次注塑后產(chǎn)品要旋轉(zhuǎn)180度進行第二次注塑，正好轉(zhuǎn)到操作側(cè)，方便取產(chǎn)品。

????????12. 出口模的碼模位要在操作側(cè)和非操作側(cè)，不可在天地側(cè)，因為他們的產(chǎn)品要全自動。

????????13. 分型面的注意事項：后模分型面要將兩個產(chǎn)品合并后取得的分型面為后模的;前模分型面要取單個產(chǎn)品的即可，不可取合并后的產(chǎn)品分型面。

????????14. 前后法蘭的公差為負(fù)0.05mm，兩法蘭間距公差為正負(fù)0.02mm，頂棍與頂棍孔的間隙單邊為 0.1mm,前后模導(dǎo)套導(dǎo)柱的中心距公差為正負(fù)0.01,?？蛩倪吅蜕疃榷家庸?，否則當(dāng)后模旋轉(zhuǎn)180度后，因高低不一致而產(chǎn)生批鋒。框深公差為負(fù)0.02mm。

????????15. 如果在模胚廠已經(jīng)將模胚加工完，本廠要加工唧嘴和頂棍孔時，要以4個導(dǎo)柱導(dǎo)套孔的間距中心為基準(zhǔn)取數(shù)，否則偏差太多，容易卡死模。訂模胚時要注明是雙色模胚，四個導(dǎo)柱導(dǎo)套和框?qū)ΨQ，后模旋轉(zhuǎn)180度后能與前模匹配。

????????16. 如果是后模旋轉(zhuǎn)的雙色話 就簡單多了,兩個前模芯一樣,一邊注塑好硬膠后.旋轉(zhuǎn)180度(注意產(chǎn)品轉(zhuǎn)的時候不能掉落,澆口可以自動分離) , 轉(zhuǎn)到另外一邊后再注塑軟膠,注塑硬膠無需布置頂針,只需布置在軟膠這邊模芯即可,另外縮水要注意,如果軟膠完全把硬膠纏住,則只需放硬膠的縮水,如果是輪廓相接 則硬膠軟膠都要放縮水。

????????17. 如果是一套模具的雙色模具的話 ,那就是一個直炮筒,一個90度的炮筒射膠，不需要旋轉(zhuǎn)，只需一個模芯，軟膠與硬膠的分離方法 靠行位封膠。

????????18. Cavity的兩個外形是不同的，分別成型1種產(chǎn)品。而Core的兩個外形完好一樣。

????????19. 模具的前、后模以中心旋轉(zhuǎn)180°后，必需吻合。設(shè)計時必需做這個檢查動作。

????????20. 留意頂針孔的位置，最小間隔210mm。大的模具須恰當(dāng)增加頂棍孔的數(shù)量。并且，由于注塑機本身附帶的頂針不夠長，所以我們的模具中必需設(shè)計加長頂針，頂針長出模胚底板150mm左右。

????????21. 后模底板上必需設(shè)計2個定位圈。

????????22. 前模面板加A板的總厚度不能少于170mm。請認(rèn)真查看這種型號的注塑機的其它參考數(shù)據(jù)，比方，最大容模厚度、最小容模厚度、頂棍孔間隔等。

????????23. 前側(cè)SPRUE的深度不要超越65mm。上側(cè)(大水口)SPRUE的頂部到模胚中心的間隔不小于150mm。

????????24. 在設(shè)計第二次注塑的CAVITY時，為了防止CAVITY插(或擦)傷第一次曾經(jīng)成型好的產(chǎn)品膠位，可以設(shè)計一局部避空。但是必需慎重思索每一處封膠位的強度，即：在注塑中，能否會有在大的注塑壓力下，塑膠發(fā)作變形，招致第二次注塑可能會有批鋒產(chǎn)生的可能;

????????25. 注塑時，第一次注塑成型的產(chǎn)品尺寸可以略大，以使它在第二次成型時能與另一個CAVITY壓得更緊，以到達封膠的作用。

????????26. 在A、B板合模前，要留意前模Slider或Lifter能否會先復(fù)位而壓壞產(chǎn)品?如此，必需想方法使在A、B板先合模，之后前模的SLIDER或LIFET才干復(fù)位。

????????27. 兩CAVITY和CORE的運水布置盡量充分，并且平衡、一樣。

????????28. 99%的情況是先注塑產(chǎn)品的硬膠局部，再注塑產(chǎn)品的軟膠局部。由于軟膠易變形。

????????29. 留意在第二次注塑時，塑膠的活動能否會沖動第一次曾經(jīng)成型好的產(chǎn)品，使其膠位變形?假設(shè)有這個可能，一定要想方法改善。

????????30. 雙色模具一定要謹(jǐn)慎選擇澆口位置。一次產(chǎn)品最好選擇潛伏式進膠，這樣產(chǎn)品和流道可以自動切斷。當(dāng)無法采用潛伏式進膠時，可以考慮三板?；蛘邿崃鞯滥＞?。一次料如果是點澆口，要做波仔，避免因一次進點殘留而碰穿二次料。

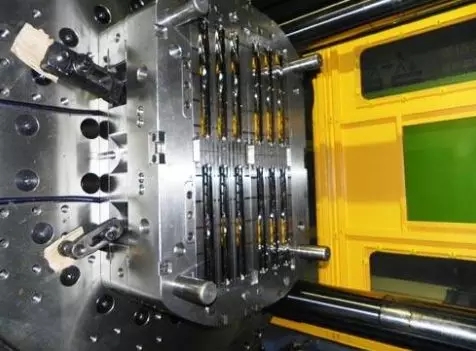

????????31. 雙色注塑模具常采用旋轉(zhuǎn)注塑模。旋轉(zhuǎn)注塑模兩個位置上的凸模/凹模要求尺寸、精度一致，且與凹模/凸模配合良好。當(dāng)無法利用雙色注塑機上的頂出脫模機構(gòu)時，回轉(zhuǎn)臺上必須要設(shè)置液壓頂出脫模機構(gòu)。

????????32. 雙色模具注塑成型通常選用不同顏色的同一種塑料，也可以是兩種不同的塑料原料，這個時候就要考慮兩種材料的界面作用、收縮率差異、加工工藝參數(shù)等方面了。

????????雙色注塑制品一般以ABS、PC等硬塑料配合TPE軟塑料為主，由于成本或應(yīng)用的關(guān)系，要充分考慮采用的兩種物料之間可能沒有良好的粘合性和融合性，兩種料之間結(jié)合處的模具處理(一般都會有壓花紋路的現(xiàn)象或者需要做封模槽)還有料厚的厚度等很多問題!

????????為了使兩種塑膠“粘”得更緊，要思索材料之間的“粘性”以及模具外表的粗糙度。雙色注塑有專用的TPU材料;而模具外表越光滑，它們“粘得越緊。

????????33. 一般來說，雙色模具的縮水率取決于一次材料。因為一次材料已經(jīng)把塑料制品的輪廓撐住了，二次材料不會收縮更多。至于如何確定一次材料和二次材料，這有許多要考慮到的因素，比如原料流動性，塑料制品形狀等等。

????????34. 留意前后模的定位;一切插穿、靠破面的斜度落差盡量大些，要0.1mm以上。

????????35. ABS/PC，ABS/PC ABS，ABS/PMMA雙色注塑時，需要先注塑溫度較高的PC,PC ABS或者PMMA。如果是透明面殼模具時大部分采用倒裝模具結(jié)構(gòu)。

????????36. 透明的大的雙色注塑對于結(jié)構(gòu)設(shè)計而言是需要注意的地方:

????????澆口位置的預(yù)留,必須和模具廠預(yù)先達成一致;

????????材料厚度推薦使用透明的0.8mm以上，非透明的0.7mm以上，非透明的盡量采用淺色，有LED燈時候注意遮光;

????????透明件分模面和孔的地方寬度一致，寬度推薦0.5mm，曲面接順，避免側(cè)面看，能透過很遠，不美觀，盡量減少孔;

????????非透明件的厚度有限，上面筋條等結(jié)構(gòu)盡量是在0.5-0.6mm之間，避免縮水;

????????就目前而言不推薦做帶主鏡片的雙色注塑，模具和產(chǎn)品成本太高，對模具廠家的設(shè)備和技術(shù)水平有相當(dāng)?shù)囊螅龅脑?，需要對方給出整個一個流程的解決詳細方案供評估，針對中間的環(huán)節(jié)都需要審查;

????????對于大面積的雙色注塑件，兩個關(guān)鍵的測試是跌落和冷熱沖擊，在這兩個測試?yán)锩?，透明件和非透明件容易脫開。冷熱沖擊-40 -65,時間48小時。

????????雙色件上結(jié)構(gòu)盡量簡化，復(fù)雜的做到配合件上面，非透明件的筋條寬度盡量在0.5-0.6mm，避免縮水。
