????????薄膜生產(chǎn)商普遍問題：塑料薄膜之間的粘連;遷移性的爽滑母粒影響薄膜的熱封印刷性能。

????????原因：主要是薄膜閉合后膜間形成真空密合狀態(tài)，不易分開。

????????解決方法：添加開口爽滑母粒;對(duì)于有熱封和印刷要求的薄膜，可以選擇非遷移的低摩擦系數(shù)的抗粘母粒。

????????開口爽滑母粒作用-小身板，大能量！

????????

????????1、薄膜的放卷和收卷都變得容易

????????2、薄膜的使用過程當(dāng)中容易開口

????????開口爽滑母粒：

????????

????????開口母粒由載體樹脂、抗粘劑或爽滑劑和各種助劑組成，其抗粘劑、爽滑劑主要有：

????????油酸酰胺：特點(diǎn)是小分子結(jié)構(gòu)，析出快，潤(rùn)滑性較好，價(jià)格便宜，有些國(guó)產(chǎn)的只有10幾元/kg，但是油酸酰胺非常易黃變，不耐高溫，也容易析出薄膜表面，時(shí)效短，嚴(yán)重影響產(chǎn)品品質(zhì)，同時(shí)析出過多會(huì)影響印刷和熱封性，這是很多低品質(zhì)爽滑母粒的原料選擇;

????????芥酸酰胺：較油酸酰胺碳的個(gè)數(shù)要多，分子量大，相對(duì)穩(wěn)定，潤(rùn)滑效果好，不易黃變，耐高溫，時(shí)效長(zhǎng)，長(zhǎng)期會(huì)發(fā)生部分黃變，但是價(jià)格貴;

????????微米SiO2：SiO2的選擇非常重要，必須選擇添加量少抗粘效果好，并且粒徑適合，折射系數(shù)和薄膜樹脂的接近，在以上的基礎(chǔ)上，還要考慮到SiO2必須容易分散，分散不開的SiO2會(huì)團(tuán)聚影響薄膜的表觀和光學(xué)性能以及印刷性能。

????????當(dāng)熟悉組成開口爽滑母粒的爽滑劑種類及開口爽滑母粒作用后，對(duì)于薄膜生產(chǎn)商最重要的問題就是：

????????如何選擇合適的開口爽滑母粒？

????????本文將從以下3個(gè)方面進(jìn)行闡述：

????????1、滿足薄膜性能需求的開口爽滑母粒的選擇

????????2、常見包裝膜產(chǎn)品的開口爽滑母粒的選擇

????????3、薄膜廠商應(yīng)用開口爽滑母粒的常見問題及解決方案

????????通過三個(gè)方面來闡述開口爽滑母粒(小身板，大能量!)的選擇，讓正在閱讀此文的您有個(gè)深入的了解。

????????一、選擇開口爽滑母粒的總原則

????????開口爽滑母粒的選用除了考慮到其優(yōu)異的開口抗粘效果外，主要還有以下幾點(diǎn)：

????????1、光學(xué)性能：為獲得最好的透明度和最低的霧度，開口爽滑劑須選用折射率和樹脂相近的(1.49)，粒徑分布窄，粒徑適合的，添加量少就能達(dá)到所需的開口效果。

????????2、分散性：抗粘連劑的粒徑很關(guān)鍵，粒徑越小越不好分散，粒徑大又會(huì)影響薄膜的表觀性和光學(xué)性能，抗粘連劑的粒徑一般選用2-10的微米，就需要母粒生產(chǎn)商有高分散的雙螺桿機(jī)組及豐富的母粒分散生產(chǎn)經(jīng)驗(yàn)。

????????3、熱封和印刷性能：薄膜在熱封和印刷之前一般都要進(jìn)行電暈或者火焰處理來增加薄膜的表面張力和表面能，但不適量的爽滑劑會(huì)遷移到薄膜表面影響膜的熱封和印刷性能，造成薄膜之間剝離強(qiáng)度低和油墨粘附力不強(qiáng)，對(duì)這方面要求嚴(yán)格的薄膜廠商可以選用摩擦系數(shù)低，非遷移的開口爽滑母粒。

????????4、金屬化膜防劃傷性能：為防止無機(jī)抗粘劑刺穿薄膜從而削弱水汽，氧氣阻隔性能，抗粘劑形狀可選用圓形和柔軟的粒子，可以保證薄膜具有更好的阻隔性能。

????????5、對(duì)機(jī)器防磨損性能：有些無機(jī)抗粘類硬度大，對(duì)機(jī)器磨損非常大，這也是薄膜生產(chǎn)商要重視的地方。

????????6、過濾網(wǎng)堵塞問題：如果薄膜廠家遇到過濾網(wǎng)壓差上升很高或者壓差突然升高的情況，可能就要考慮更換開口爽滑母粒

????????7、價(jià)格：成本也是在滿足了以上基本性能后，需要考慮的重點(diǎn)因素。

????????二、常見薄膜開口爽滑母粒的選擇

????????（一）鍍鋁膜

????????"無窮"牌雞爪以及很多食品包裝都是鍍鋁膜，它具有優(yōu)異的氧氣阻隔性和防止氧化，和香氣散失的性能，還具有防紫外光，防止維生素流失的性能，在非常高的真空條件下，鋁在溫度達(dá)到1500度時(shí)會(huì)汽化，然后在已處理的薄膜表面鍍上一層極薄的鋁膜，為保證金屬和薄膜的粘合性，薄膜必須具有高度的潤(rùn)濕張力，鍍鋁膜開口爽滑母粒的選擇要求：

????????1、母粒載體盡量選用潤(rùn)濕張力高的

????????2、遷移性的開口爽滑母粒必須禁用

????????3、薄膜的抗粘和爽滑效果必須通過添加抗粘母粒來達(dá)到

????????4、抗粘劑的顆粒大小視薄膜表層的厚度而定

????????5、抗粘劑的形狀必須是圓形且柔軟的，這樣才不會(huì)刺穿鍍鋁層

????????（二）香煙包裝膜

????????煙膜材料為BOPP雙向拉伸聚丙烯，是由多種聚丙烯功能性材料進(jìn)行共擠、雙向拉伸成型。摩擦系數(shù)是量度BOPP煙膜滑動(dòng)特性的指標(biāo)，膜兩面的摩擦系數(shù)須不同，須形成薄膜內(nèi)面和外面的差別式滑動(dòng)特性，貼近煙包盒紙一面及內(nèi)面的摩擦系數(shù)應(yīng)控制較高，薄膜外面須控制很低。開口爽滑母粒的選擇要求：

????????1、開口爽滑母粒一定要在高溫下繼續(xù)保持低摩擦系數(shù)

????????2、開口爽滑母粒具有非遷移性

????????3、開口爽滑具有非選移低摩擦系數(shù)的特點(diǎn)

????????4、不影響煙膜光澤度和透明度

????????5、不影響煙膜的挺度和收縮率

????????（三）POF熱收縮膜

????????POF全稱多層共擠聚烯烴熱收縮膜，它是將線性低密度聚乙烯作為中間層(LLDPE)，共聚丙烯(PP)作為內(nèi)、外層，通過三臺(tái)擠出機(jī)塑化擠出，再經(jīng)模頭成型、膜泡吹脹等特殊工藝加工而成的,它是一種現(xiàn)時(shí)世界上使用最廣泛，發(fā)展迅速的新型環(huán)保收縮膜。

????????POF上的開口爽滑母粒的選擇要求：

????????1、具有優(yōu)良長(zhǎng)效的開口爽滑效果

????????2、良好的光澤度

????????3、優(yōu)秀的透明度，極低的霧度

????????4、有助于薄膜的耐刺穿和耐揉搓性

????????5、不能出現(xiàn)薄膜收卷時(shí)跑偏

????????6、有助于薄膜的收縮

????????7、不影響薄膜的印刷

????????8、符合FDA食品認(rèn)證

????????9、價(jià)格

????????（四）水果套袋膜

????????水果套袋是近年來果農(nóng)越來越流行的做法，它分為PE膜袋，紙袋，膜+紙袋，給蘋果，葡萄，雪梨等套上袋膜。PE水果膜袋的特點(diǎn)是非常薄，厚度約僅0.05絲，大大降低成本，但薄膜越薄，越容易粘在一起，不易開口，所以水果袋膜開口爽滑母粒的選擇要求：

????????1、開口爽滑母粒爽滑劑含量要高，所有母粒的添加都遵循膜越薄，添加量越多的原則

????????2、開口爽滑母粒不能含有無機(jī)填料，如有添加，在日照雨淋自然環(huán)境下，薄膜容易爛

????????3、薄膜越薄，靜電產(chǎn)生容易吸附空氣中的灰塵，選用爽滑的同時(shí)兼顧抗靜電的效果

????????4、符合FDA食品認(rèn)證

????????（五）一般包裝膜

????????平常所見到的洗衣粉袋，牛奶膜，快遞袋，食品包裝袋等等，這些常見的包裝膜都經(jīng)過單層，三層或者五層共擠，再經(jīng)過吹塑，流涎，拉伸等工藝成型，然后通過分切，電暈，熱封，印刷，成為我們現(xiàn)實(shí)生活常見的包裝袋。這些膜在獲得摩擦系數(shù)在0.2以下的同時(shí)，一定要考慮到開口爽滑母粒會(huì)不會(huì)影響到薄膜的熱封和印刷性能。

????????三、薄膜廠商應(yīng)用開口爽滑母粒的常見問題及解決方案

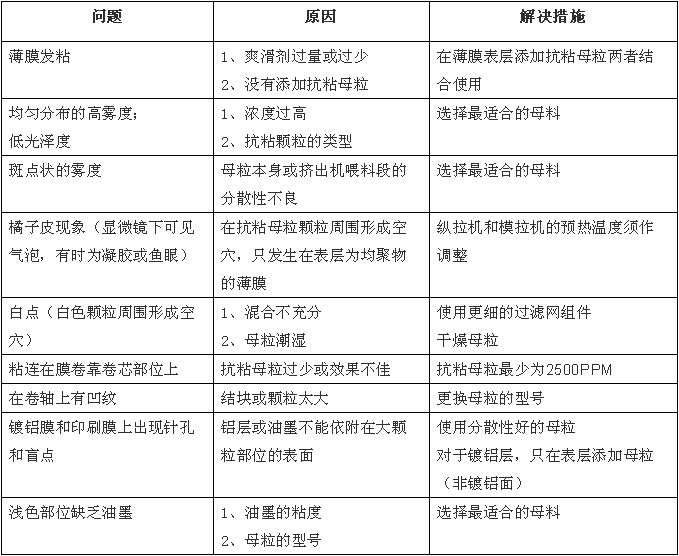

????????薄膜生產(chǎn)廠家使用抗粘連母料所出現(xiàn)的問題分析和解決方法：
