導語

高溫尼龍（PA6T/9T/10T/PPA等）憑借其出色的耐熱性、機械強度和尺寸穩(wěn)定性，已成為電子連接器、汽車發(fā)動機周邊部件的“標配”材料。而當它遇到高比例玻纖（40%-60%），性能更是如虎添翼。

但高玻纖含量也給加工和應用帶來了雙重挑戰(zhàn)：

• 加工端：熔體粘度飆升、玻纖外露（浮纖）、設備磨損加劇




• 應用端：長期暴露于150℃以上高溫環(huán)境，材料易熱氧老化變脆

要同時解決這兩個問題，潤滑劑和抗氧劑的選擇是關鍵。今天我們就來聊聊，針對高玻纖高溫尼龍，這兩種助劑到底該怎么選。

01 潤滑劑選擇：

先扛得住高溫，再談改善流動

對于高玻纖含量（40%-60%）的高溫尼龍，潤滑劑的首要任務是在300-340℃的加工溫度下不分解、不揮發(fā)。如果潤滑劑自己先“犧牲”了，改善流動、防止浮纖就無從談起。

潤滑劑的三大核心功能

1. 降低熔體粘度：提高流動性，利于薄壁件充模

2. 防止玻纖外露：改善表面光澤，減少浮纖

3. 減少設備磨損：保護螺桿和模具

主流耐高溫潤滑劑對比

選擇要點：

• 熱穩(wěn)定性優(yōu)先：務必查閱TGA數(shù)據(jù)，確保分解溫度＞加工溫度

• 與玻纖的協(xié)同：極性潤滑劑（如RH-313、樹枝狀聚合物）能促進玻纖分散，減少浮纖

• 添加量控制：通常0.3%-1.0%，過量可能導致析出或力學性能下降

02 抗氧劑選擇：

150℃以上長期服役，復配是王道

高溫尼龍在150℃以上長期使用時，熱氧老化是主要的失效模式。尼龍分子鏈中的酰胺鍵在熱和氧作用下發(fā)生斷裂，生成自由基，進而引發(fā)鏈式反應，導致材料變黃、變脆、力學性能下降。

抗氧劑的核心作用機制

• 主抗氧劑（受阻酚類）：捕捉自由基，終止鏈式反應

• 輔助抗氧劑（亞磷酸酯類）：分解氫過氧化物，防止其引發(fā)新自由基

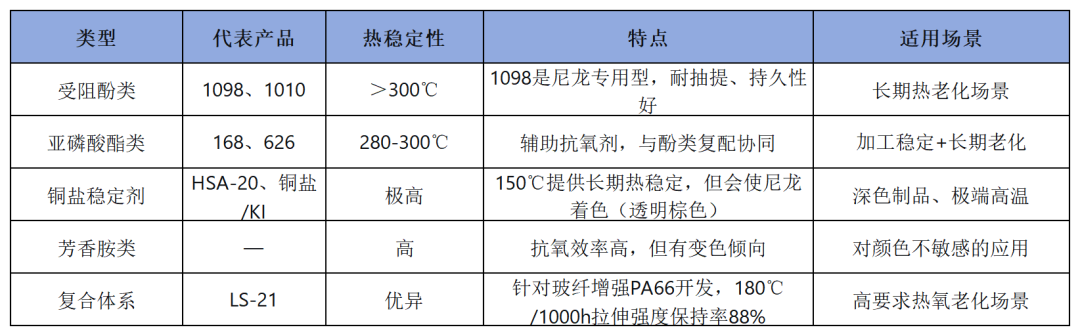

高溫尼龍抗氧劑對比

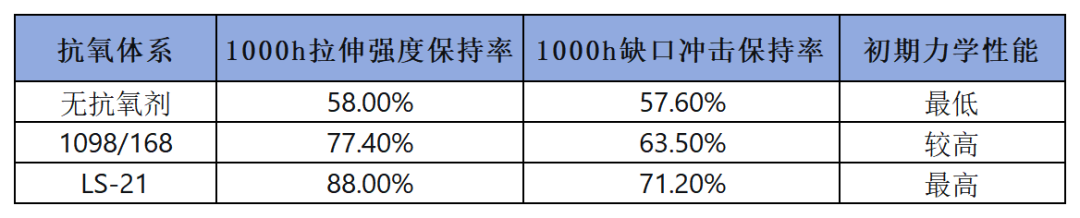

關鍵研究數(shù)據(jù)：LS-21 vs 1098/168

根據(jù)對玻纖增強PA66在180℃下的熱氧老化研究：

LS-21體系在初期加工穩(wěn)定性和長期熱氧老化防護兩方面均優(yōu)于傳統(tǒng)1098/168復配體系。

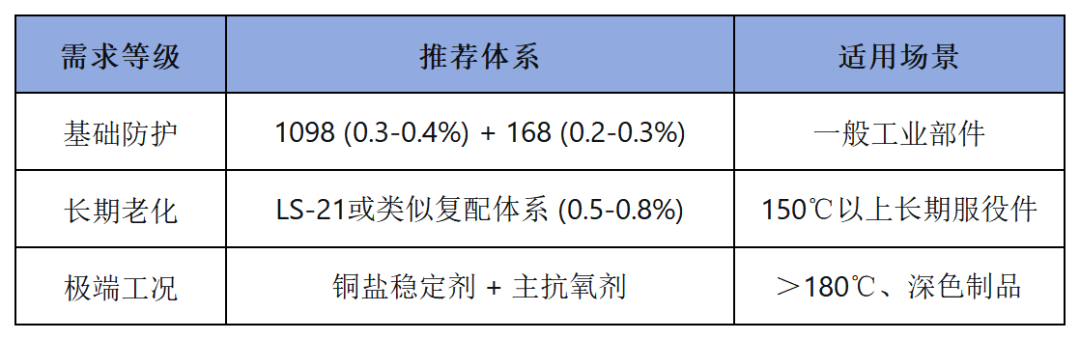

抗氧劑選擇的三個層次

03 實戰(zhàn)建議：

如何搭建你的助劑體系

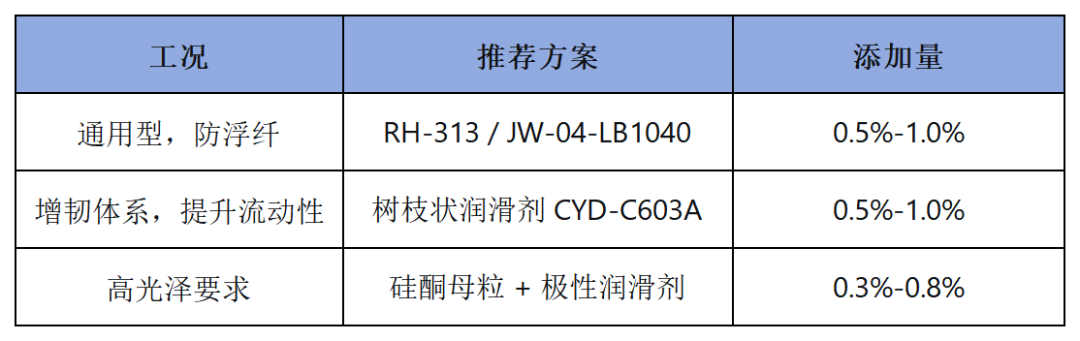

潤滑劑推薦（高玻纖高溫尼龍）

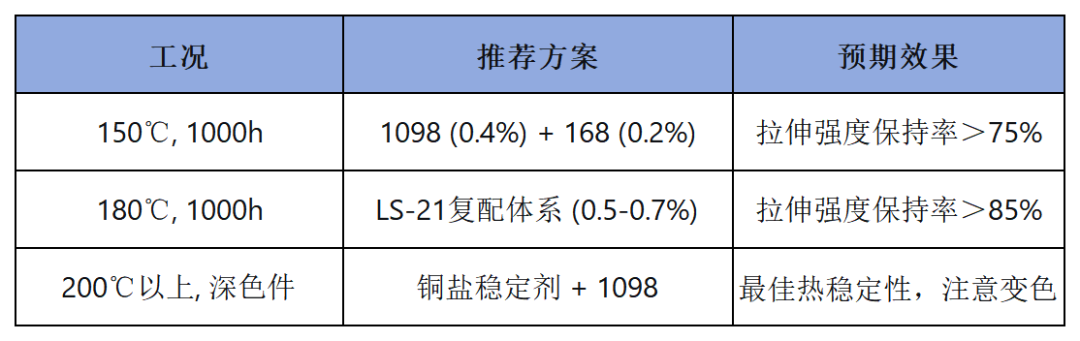

抗氧劑推薦（＞150℃長期老化）

04 總結

兩個原則，一次說透

1. 潤滑劑：熱穩(wěn)定性是底線。分解溫度必須＞加工溫度，極性潤滑劑更有助于解決浮纖問題。




2. 抗氧劑：復配是王道。主抗+輔抗是基礎，針對150℃以上長期老化，需選擇經(jīng)過驗證的復合體系（如LS-21）。

高玻纖高溫尼龍的助劑選擇，本質(zhì)上是一場與“高溫”的博弈。只有每一克助劑都經(jīng)得起熱浪的考驗，最終制品才能在高強度、高外觀要求的應用中站穩(wěn)腳跟。
